ARES G2 附件

空气冷却系统 3

全新空气冷却系统 ACS-3 是删除的气流冷却系统。它配备了三级串联压缩机设计，能够实现低至 -100 ℃ 的低温测试。该空气冷却系统灵活多变，可配合 DMA Q800、所有具有 ETC 的 DHR 流变仪型号和具有 FCO 的 ARES-G2 流变仪及 RSA-G2 固体分析仪使用。ACS-3 可帮助消除或减少任何实验室液氮的使用及相关危害，提供惊人的投资回报，预计两到三年即可收回投资成本。

产品文献

高级 Peltier 系统 (APS)

APS 是可智能更换的 Peltier 温度控制环境系统，控温范围从 -10 ℃ 至 150 ℃，删除/广泛加热速率为 20 ℃/min，温度准确度为 +/- 0.1 ℃。与其他 Peltier 温控系统不同，APS 采用平行板（椎体和板）和符合 DIN 标准的同心圆筒夹具，可满足 严苛的应用需求。可快速更换的新型底板具有 60 mm 直径，表面覆盖硬铬涂层并配有独特的卡口固定装置，使用户可快速、轻松地将板表面调整为交叉线或喷沙形式。APS 还配备有高效的加热溶剂捕集槽盖，防止挥发性材料在测试期间蒸发。

锥板和隔板

新型 ARES-G2 锥板和隔板附件 (CPP) 扩展了对高弹性材料在振动和稳定剪切条件下较大变形的测试能力。CPP 采用常规的锥板测试结构，其中只有板中心部分参与压力测量。这样就使有效测量区域周围的样品形成“保护环”，从而延迟边缘断裂造成的影响，使用户可对弹性材料进行更高应变测量。这种材料保护环还可减少样品修剪的必要性，并提高数据重现性、减少操作人员之间的误差。该结构包含 25 mm 环形板和固定于传感器底座的空心轴。10 mm 中心板被安装于环内，并与扭矩/法向力传感器相连，是有效的测量表面。底部结构为 25 mm 0.1 rad 锥板。CPP 的对齐需求极低，并可方便地取下清洁。CPP 是ARES-G2 独有的附件，进一步扩展了 ARES-G2 在 LAOS 测试和聚合物流变学方面的优势

Peltier 防溶剂挥发装置

防溶剂挥发盖和防溶剂挥发夹具一起形成了热稳定隔汽层，基本上消除了实验过程中的溶剂损失。夹具包括一个装有样品中出现的低粘度油或挥发性溶剂的池。防溶剂挥发盖有一个叶片，该叶片位于孔里的溶剂中，而不与上部夹具的其他任何部位接触。形成了温度均匀、蒸汽饱和的环境，避免样品损失和盖上的水凝结。防溶剂挥发装置直接置于 APS 表面上的中心环，便于方便定位。

浸杯

APS 浸杯使得当样品充分浸泡在液体时也可测量。它通过卡口固定装置轻松固定在 APS 板的顶部。橡胶圈提供流体密封能力，使用户可轻松对样品进行加载、修剪以及后续的密封和填充处理。浸杯系统可容纳删除/广泛 40 mm 直径的板或锥板。这一附件非常适用于研究水凝胶性能。

正交重叠 (OSP)

正交重叠提供额外的强大方法来探测非线性粘弹性。角方向的稳定剪切形变与 ARES-G2 FRT 在轴向施加的振荡形变相关。测量了流动方向的稳态性能和正交于流动的动态性能。流动得到适当控制，从而轻松解读粘弹响应。

动态热机械分析

轴向弯曲、拉伸和压缩

ARES-G2 流变仪具有独特的力再平衡传感器 (FRT)，是删除能对固体在弯曲、拉伸和压缩方面进行线性动态热机械分析 (DMA) 的旋转流变仪。用户可驱动高灵敏度 FRT 在受控的正弦振荡应变下使样品产生轴向变形，从而扩展更多固体测试能力。

界面流变学

流变仪通常用于测试材料的总体或三维性质。许多材料（例如药物、食物、个人护理产品和涂料）中存在流变学性质截然不同的二维液/液界面或气/液界面。专有双壁环 (DWR) 系统与 ARES-G2 兼容，联用这两个技术可在更广的测量范围内获得粘度和粘弹性定量信息。样品盛放于聚甲醛树酯制成的槽中，测量环由铂铱合金制成。我们选择这些材料是因为它们具有化学惰性且易于清洁。双壁结构可在表面两侧提供界面剪切平面，从而为液体-空气或液体-气体界面提供更高灵敏度的单层粘弹响应。双壁环能真实地定量粘弹性参数，因为界面被“固定”于结构环的菱形截面。这类专有环（专有号 ）直径为 60 mm，简便易用且具有极高灵敏度。用户可对低至 10^-5 Pa.s.m 的表面粘度进行测量，而不需要复杂的亚相校正。用户还可对任何界面系统进行 广频率范围的振荡测量。

Tribo-Rheometry

新型摩擦-流变学附件允许在各种工业环境下直接测量摩擦和磨损。该系统采用一套模块化的新型标准夹具，为 ARES-G2 旋转剪切流变仪增添了全新功能。两个接触的固体表面的摩擦系数可在多种干燥和润滑条件以及接触状态下测量。创新的自对齐设计使这款易于使用、安装快捷的附件可确保一致的固体-固体接触。摩擦实验也受益于 ARES-G2 优秀的速度控制和独立扭矩测量能力，以及力再平衡传感器带来的无可匹敌的法向力准确度和稳定性。

Peltier 板

Peltier 板是可智能更换的温度控制选件，控温范围从 -40 ℃ 到 180 ℃，删除/广泛加热速率为 30 ℃/min，温度准确度为 +/- 0.1 ℃。铂电阻温度计 (PRT) 传感器安装于样品底板中部，用于确保准确测量和控制样品温度。它是结构化流体测试用标准平行板、锥平板的 常用系统。开放式设计便于上样和夹具清洁。

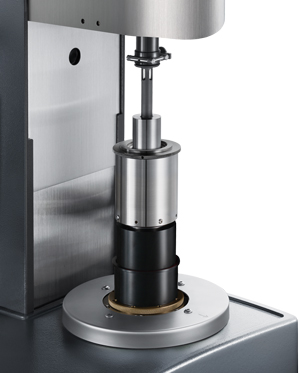

回流液浴槽

回流液体浴槽选件可与平行板、锥平板以及同心圆筒夹具联用。同心圆筒特别适用于粘度非常低的液体、稳定性有限的分散体和需要考虑液体/溶剂蒸发的应用。该选件需要计算机控制的液体循环器以自动控温。在适当的循环器和循环液体中，控温范围为 -10 ℃ 至 150 ℃。

强制对流炉 (FCO)

FCO 是一款气体对流炉，可提供优异温度稳定性和极快的升温和冷却速率，在 -150 ℃ 至 600 ℃ 温度范围内可轻松使用。这款功能强大的加热仪器提供 高 60 ℃/分钟的可控加热速率。该系统可采用液氮冷却系统实现快速、一致、高效的冷却，温度可低至 -150 ℃。也可采用机械冷却系统将温度降至 -80 ˚C，而无需使用液氮。FCO 主要用于测试聚合物熔融物、热固性材料和固体样本，并提供出色的氧隔离功能，能有效对氧化稳定性差的聚合物进行高温测试。双加热元件可实现出色的温度稳定性和一致性，它们通过在炉体内产生对旋气流，可快速加热样品而不形成热梯度。

FCO 可安装在测试台的任一侧，并标配有长寿命的内置 LED 灯和观察窗。用户可选配摄像头来记录实验过程中的实时样品图像。这些图像记录有助于数据验证和样品条件确认。FCO 可使用多种夹具，包括平行板、锥平板、固体扭摆夹具、锥板和隔板 (CPP)、拉伸粘度固定装置 (EVF)、SER2-A 通用测试平台和新型线性 DMA 夹具系列。

空气冷却系统 3

SER2 通用测试平台

SER2 是一款通用测试平台，可用于进行拉伸流变学测量和多种物理材料测试。SER2 将旋转夹具作用于样品，使样品在限定空间内延伸。旋转夹具为缠绕样品的两个圆筒。待测样本的末端固定在两个旋转圆筒的表面，以便在恒定的旋转速度下实现恒定的 Hencky 应变速率。随着样品在圆筒表面拉伸，样品会对旋转圆筒产生阻力 Fs，该阻力可转换成旋转主轴的扭矩 M(t)。在给定拉伸速率下，测得的扭矩信号与被拉伸样本的拉伸粘度直接相关。除了对聚合物熔融物进行拉伸测量，SER2 还能进行多种物理性质测量，例如对小型硬质或软质固体样品进行拉伸、剥落、撕裂和摩擦测量。

紫外线固化

光固化附件包括具有反射镜和石英板的顶部工具、底板、光源底座和准直器、5 mm 波导管以及远程辐射计/辐射剂量计。紫外线固化附件包含高压汞灯紫外光源。此附件可配合 ARES-G2 高级 Peltier 系统、Peltier 板和 Bath 温度控制系统使用。对于固化后不能从石英板移除的硬质紫外涂层，我们还提供可抛型板。

介电分析

ARES-G2DETA 附件可进一步扩展 ARES-G2 流变仪的测试能力，即通过探测电容和导电性质来测量材料的电响应。DETA 附件可轻松安装到 ARES-G2 流变仪上，拆卸也极为方便。ARES-G2 平台可进行灵活、简便的实验设置，并提供出色的 DETA 数据准确性，这要归功于其具有的标准特性，例如可控温至 350 ℃ 的强制对流炉、控制至 20 N 的轴向力和间隙温度补偿能力以及 TRIOS 软件。DETA 可使用 ARES-G2 在独立模式下运行，或同时在介电和机械测量模式下运行。该系统可兼容常见的 Agilent E4980A（20 至 2 MHz，0.005 至 20 V）和 4285A（75 KHz 至 30 MHz，0.005 至 10 V）仪器。

电流变分析

ARES-G2 的电流变 (ER) 分析选件可在较高 AC/DC 电压的影响下同时研究电流变材料的流变性质。ER 选件适于在环境条件配合 Peltier 板或高级 Peltier 系统 (APS) 使用。包括高电压/电流放大器（增益带宽 35 MHz），能施加 高 4000 V 电压和删除/广泛 20 mA 电流（AC 和 DC），转换速率为 100 V/微秒；函数发生器；安全板；互锁；顶部夹具绝缘体和底部夹具接地总成。

夹具

TA 仪器提供多种测量夹具，包括平行板、锥平板、同心圆筒、可抛型板以及固体扭摆夹具。这些夹具具有多种尺寸、配置和构建材料，可满足任何应用需求。我们还提供多种特殊夹具，包括浸入式夹具、用于光学测量的玻璃板以及薄膜/纤维固定装置。您当地的 TA 仪器代表可帮助您针对具体应用选择 合适的夹具。

拉伸粘度固定装置

EVF 是正在申请专有的拉伸粘度固定装置，可用于测量高粘度材料（例如聚合物熔融物、捏塑体、粘合剂等）的拉伸粘度。EVF 可在配置了对流炉的 ARES 系统上使用，与 FRT 传感器配合使用可提供优异性能。固定装置包含固定和旋转圆筒，能够以恒定的 Hencky 率缠绕样品并同时测量样品产生的力。由于扭矩测量不受电机影响，因此不需要校正轴承摩擦。一次旋转的删除/广泛 Hencky 应变是 4， 高工作温度是 350 ℃。

EVF 技术

ARES-EVF 选件的操作

DETAARES-EVF（正在申请专有）基于 初的 Meissner 理念设计而成，通过将旋转夹具作用于样品来使样品在限定空间内拉伸。该选件不使用旋转夹具，而是使用两个圆筒来缠绕样品；一个圆筒旋转，另一个测量力。为将样品在两侧均匀缠绕，旋转圆筒沿圆形轨道绕测力圆筒公转的同时进行自转（图）。由于测力圆筒被固定，因此它能直接与 ARES 的扭矩传感器偶联。活动圆柱体的完整旋转由 ARES 驱动器产生。由于力度测量不受任何移动部件的影响，因此摩擦和惯量不会影响材料的响应，即力信号。

ARES 传感器测量扭矩。样品产生的力可通过将测得的扭矩除以圆筒半径来轻松计算。施加的应变速率可用圆筒速度除以样品长度来计算出，样品长度等于两个圆筒的中心轴距。角速度 Ω(t) 乘以圆筒半径即为圆筒速度。由于样品的两端被拉伸，因此驱动器施加的 Hencky 率等于角速度乘以圆筒直径再除以两个圆筒之间的距离。

点击此处获取关于 EVF 技术的产品简报 APN002。
