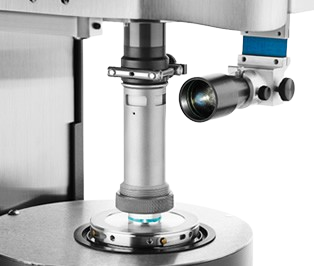

紫外光固化配件
依托真正无惯量干扰的流变测试技术，精准测定超快速紫外光固化过程。
特点与优势
- 主峰位于365nm的广谱汞灯光源
- 平行板处最大光强：300mW/cm2
- 准直光与反光镜组件确保平行板全直径范围内的辐射均匀
- 可与高级帕尔帖控温系统兼容，实现最高150°C的温度控制
- 可选配滤光片，可将紫外线过滤至特定波长
- 完全集成TRIOS软件，具有可编程触发时间控制和辐照强度控制
- 可选配一次性亚克力板
应用案例

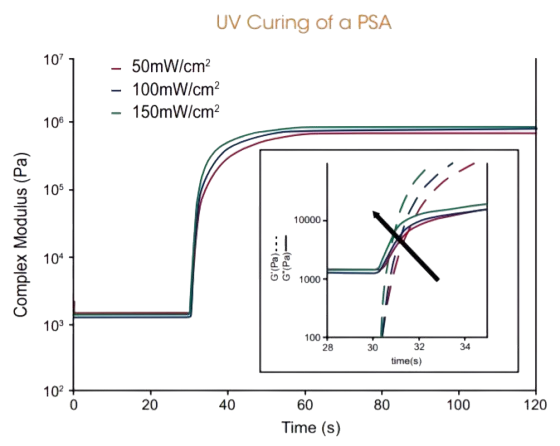

使用紫外固化附件对一款压敏胶（PSA）进行表征。将PSA置于25°C恒温环境，在50至150mW/cm2的辐照强度下测量固化曲线。开启紫外光前，先对样品进行30秒的基础测试。测试数据显示，辐射强度越高，反应动力学速率越快 —— 这一点可从G’和G’’交点的出现时间缩短得到直观印证。在不同受控温度下也能得到相似结论：环境温度越高，固化反应进行得越快。整体固化过程可在2秒内完成。ARES流变仪的高速数据采集能力（高达50点/秒）可清晰捕捉到材料从液态到固态的相变过程。值得注意的是，小幅调整辐射强度或温度，会使模量交点的出现时间发生零点几秒的偏移。该数据对于厘清高速紫外光固化工艺中压敏胶的调控参数、以及配方研发阶段对比不同引发剂的性能差异，均具有重要的指导意义。
