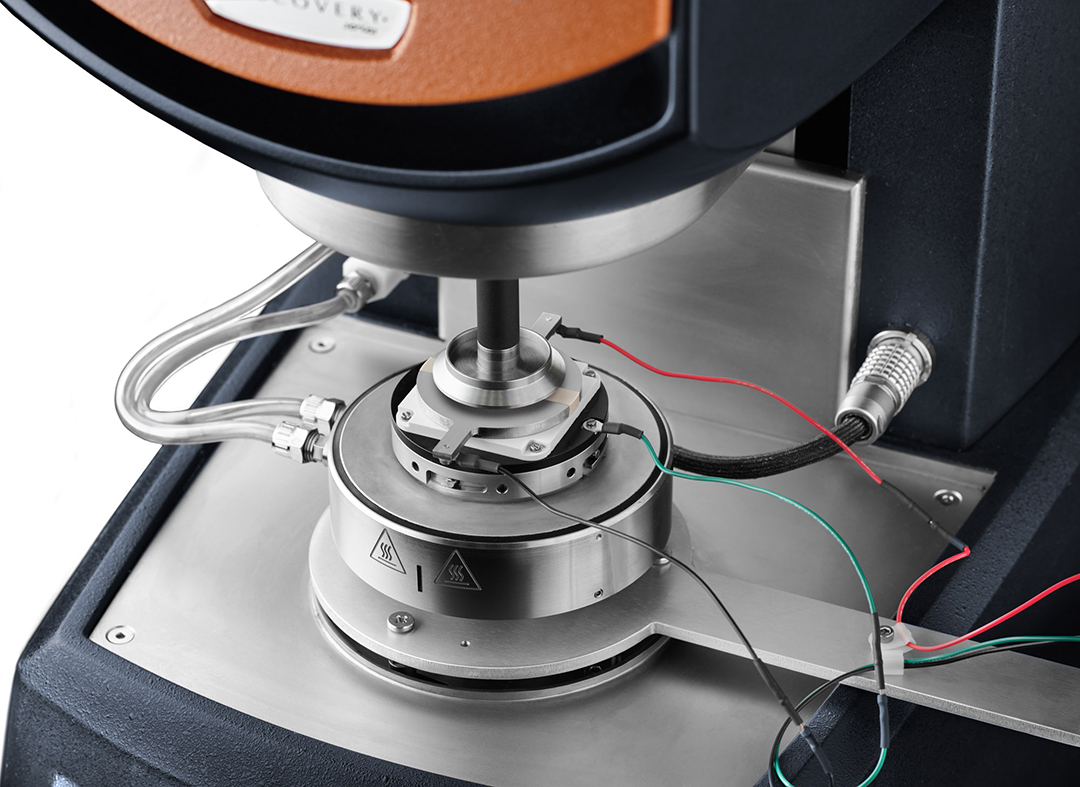

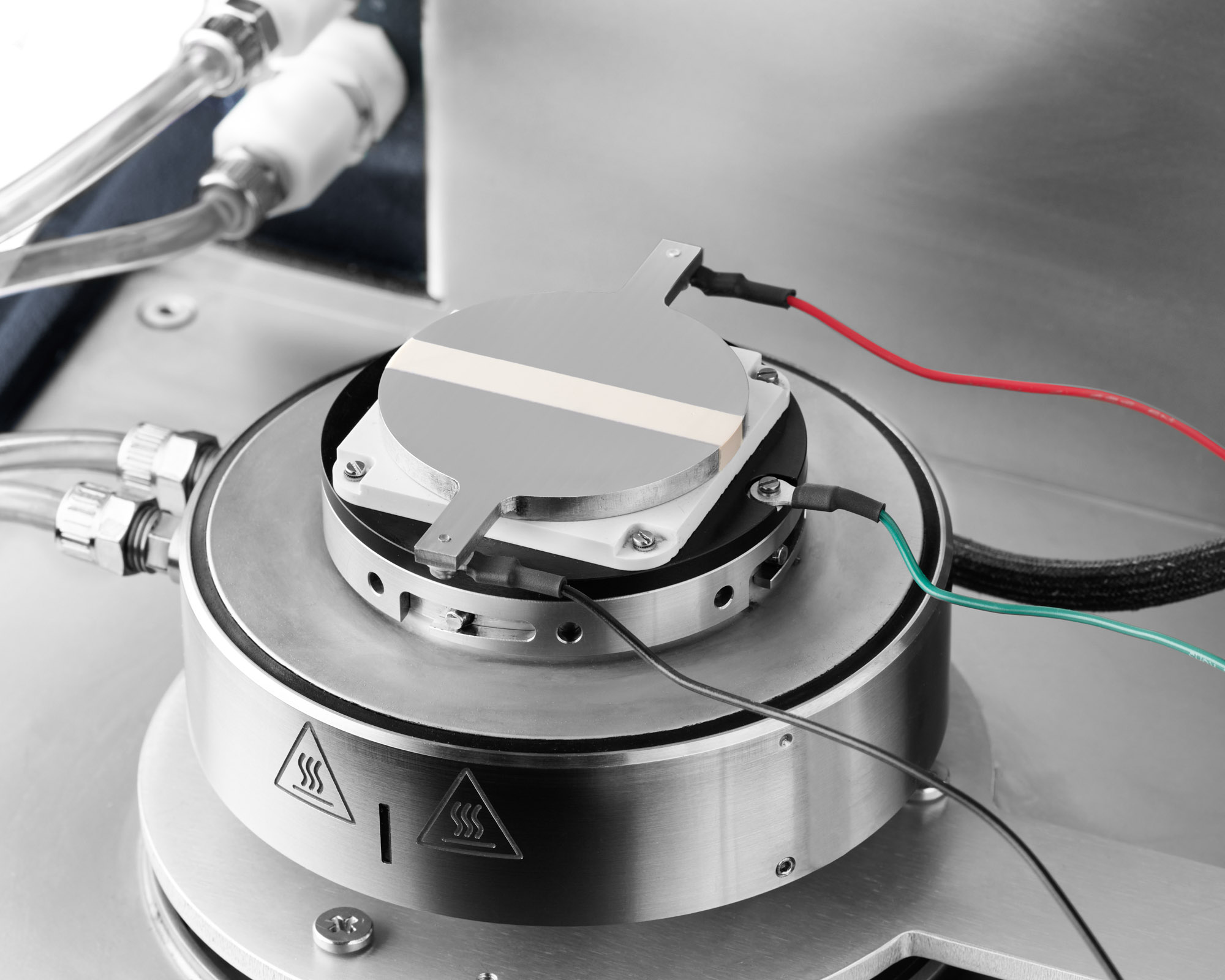

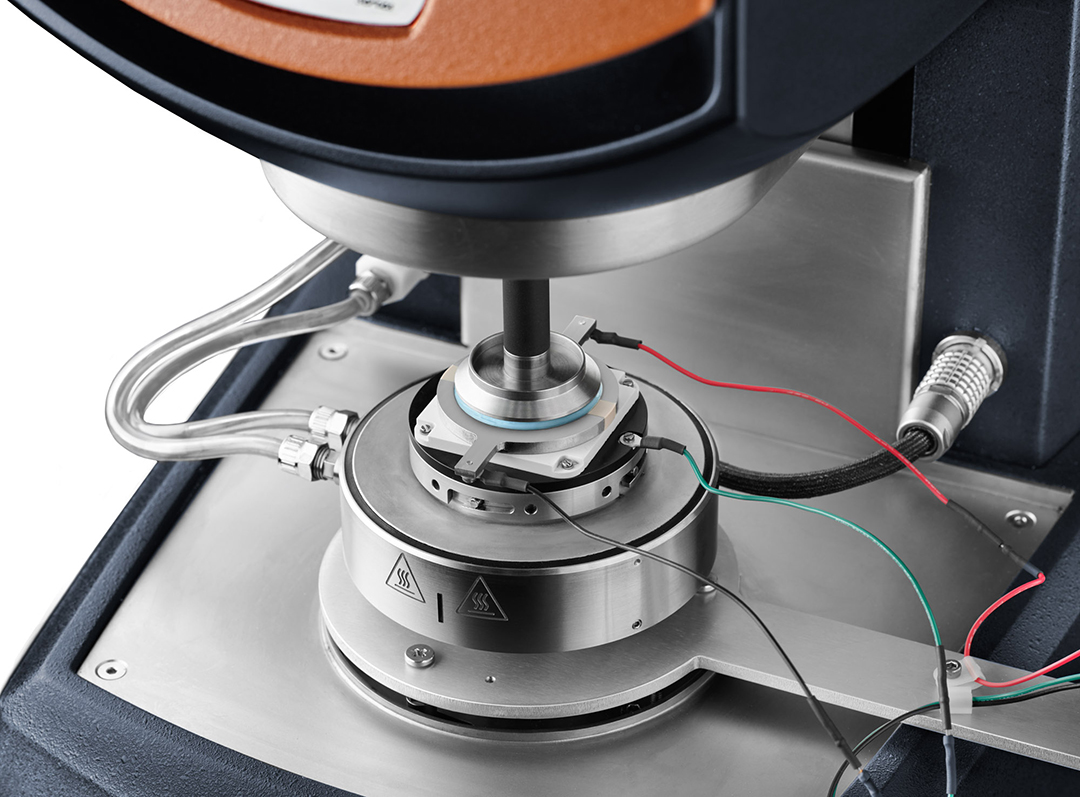

Discovery HR混合型流变仪的流变-阻抗谱（Rheo-IS）附件在介电阻抗和流变测量方面都能获得无与伦比的数据质量。传统的流变学-介电阻抗联合测量方法需要与上部工具进行电接触，无论是硬接线、弹簧接触还是液态电解质，都限制了测量范围。Rheo-IS附件将两个电极置于下板上，使用绝缘的上平行板作为导体，无需与上部工具接触。这种独特的设计使流变阻抗测量不受限制：
-
- 在工艺相关条件下同时进行阻抗和稳定剪切测量
- 无摩擦：没有金属丝或弹簧触点，DHR 扭矩灵敏度范围更广，可精确表征黏度、屈服应力、黏弹性和结构恢复情况
- 介质阻抗测量高达 8 MHz，不受液态电解质接触的限制和实验挑战的影响
<li安装时间不到 5 分钟： Rheo-IS 快速更换板安装到高级珀尔帖板上，实现温度控制
- TRIOS 软件中集成了 LCR计校准、测量、信号和数据分析功能
| 流变-阻抗谱附件 | ||
|---|---|---|
| 独特的无摩擦技术 | 最小摆动扭矩 0.3 nN.m * | |
| 帕尔帖温度控制 | 15℃ – 100℃ | |
| 40mm不锈钢板（已包含） | 样品体积 < 2 m | |
| 定制溶剂防挥发罩（已包含） | 防止测量过程中的蒸发 | |
| TRIOS软件集成LCR数据 | 电抗、电阻、损耗正切、阻抗、导纳、电容、电导率、介电常数、感抗；奈奎斯特图、波特图 | |
| 兼容 LCR 计 | 频率 | 电压 |
|---|---|---|
| HIOKI – IM3536 | 4 Hz 至 8 MHz | 0.01 V 至 5 V |
| Keysight – E4980AL | 20 Hz 至 1MHz | 0.001 V 至 2 V |
| Keysight – E4980A | 20 Hz 至 2 MHz | 0.005 V 至 20 V |
*最小扭矩取决于具体型号
阴极浆料配方
流变-阻抗谱附件能帮助我们深入了解阴极浆料的配方，评估每种成分对流变性和导电网络分布的影响。阴极浆料的制备方法是先将炭黑和 PVDF混入NMP（样品 A），然后加入NMC（样品 B）。在这两个步骤中，在剪切速率不断增加的范围内对材料进行了阻抗测量。与添加了 NMC 的样品 B（固体含量72%）相比，尽管样品A的固体含量较低（8%），但其黏度却明显较高。NMC颗粒有助于将炭黑团块分散成更均匀的网络，从而降低黏度，更适于涂布。同步阻抗测量结果支持这一解释。样品A的奈奎斯特图显示，在不同的剪切速率下，其阻抗发生了显著变化，表明炭黑团聚体的网络在不断变化。相比之下，样品B在所有剪切速率下都显示出一致的阻抗。NMC的加入有助于炭黑的分布，从而形成更稳定的导电网络。这种剪切稳定的微观结构有利于生产，可确保在成品阴极中导电网络可以继续维持。
- 描述
-
流变-阻抗谱可帮助用户深入了解电池电极浆料、乳液、油漆、涂料等复杂流体的微观结构。将介电阻抗谱与Discovery HR混合型流变仪的流变测量相结合，用户就能在混合、贮存和涂覆等与工艺相关的条件下，对样品微观结构的剪切诱导变化进行表征。同时精确测量黏度、屈服应力、黏弹性和恢复性，并提供流动特性与微观结构变化的潜在联系的新见解。电池电极浆料配方和工艺开发以阻抗光谱学为指导。在不施加剪切力的情况下进行的初始阻抗测量可以表征导电材料在混合后在浆料中的分散情况。同时进行的阻抗和剪切流变直接测量了剪切引起的微观结构变化，模拟了浆料涂布条件，并能测量材料剪切后随时间变化的恢复情况。这些新视角可以用于验证成品电极中的导电网络是否得以保持，帮助确保优异的电池性能。
- 技术
-
Discovery HR混合型流变仪的流变-阻抗谱（Rheo-IS）附件在介电阻抗和流变测量方面都能获得无与伦比的数据质量。传统的流变学-介电阻抗联合测量方法需要与上部工具进行电接触，无论是硬接线、弹簧接触还是液态电解质，都限制了测量范围。Rheo-IS附件将两个电极置于下板上，使用绝缘的上平行板作为导体，无需与上部工具接触。这种独特的设计使流变阻抗测量不受限制：
-
- 在工艺相关条件下同时进行阻抗和稳定剪切测量
- 无摩擦：没有金属丝或弹簧触点，DHR 扭矩灵敏度范围更广，可精确表征黏度、屈服应力、黏弹性和结构恢复情况
- 介质阻抗测量高达 8 MHz，不受液态电解质接触的限制和实验挑战的影响
<li安装时间不到 5 分钟： Rheo-IS 快速更换板安装到高级珀尔帖板上，实现温度控制
- TRIOS 软件中集成了 LCR计校准、测量、信号和数据分析功能
-
- 规格
-
流变-阻抗谱附件 独特的无摩擦技术 最小摆动扭矩 0.3 nN.m * 帕尔帖温度控制 15℃ – 100℃ 40mm不锈钢板（已包含） 样品体积 < 2 m 定制溶剂防挥发罩（已包含） 防止测量过程中的蒸发 TRIOS软件集成LCR数据 电抗、电阻、损耗正切、阻抗、导纳、电容、电导率、介电常数、感抗；奈奎斯特图、波特图 兼容 LCR 计 频率 电压 HIOKI – IM3536 4 Hz 至 8 MHz 0.01 V 至 5 V Keysight – E4980AL 20 Hz 至 1MHz 0.001 V 至 2 V Keysight – E4980A 20 Hz 至 2 MHz 0.005 V 至 20 V *最小扭矩取决于具体型号
- 应用领域
-
阴极浆料配方
流变-阻抗谱附件能帮助我们深入了解阴极浆料的配方，评估每种成分对流变性和导电网络分布的影响。阴极浆料的制备方法是先将炭黑和 PVDF混入NMP（样品 A），然后加入NMC（样品 B）。在这两个步骤中，在剪切速率不断增加的范围内对材料进行了阻抗测量。与添加了 NMC 的样品 B（固体含量72%）相比，尽管样品A的固体含量较低（8%），但其黏度却明显较高。NMC颗粒有助于将炭黑团块分散成更均匀的网络，从而降低黏度，更适于涂布。同步阻抗测量结果支持这一解释。样品A的奈奎斯特图显示，在不同的剪切速率下，其阻抗发生了显著变化，表明炭黑团聚体的网络在不断变化。相比之下，样品B在所有剪切速率下都显示出一致的阻抗。NMC的加入有助于炭黑的分布，从而形成更稳定的导电网络。这种剪切稳定的微观结构有利于生产，可确保在成品阴极中导电网络可以继续维持。
- 资源
流变阻抗谱照片库
