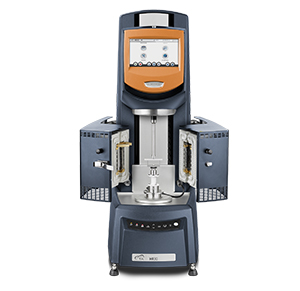

Discovery HR 30

灵敏度

藉由革命性的扭矩靈敏度測量 低壓應力和 小試樣量

删除的扭矩灵敏度，针对体积更小的样品，可以测量更低的粘度和更弱的分子间结构。

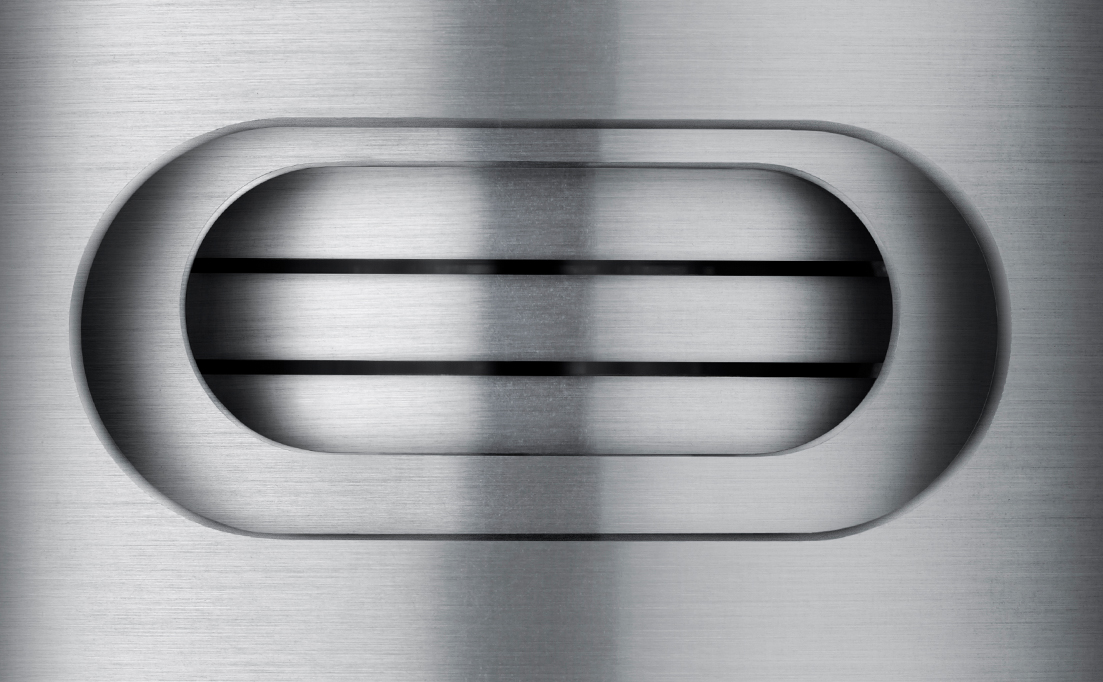

所有 Discovery 混合流變儀均採用 TA 的專利 磁止推懸浮軸承，相較於傳統設計，基本系統摩擦可降低 70%。透過消除測量系統中的高壓湍流氣流，能夠可靠且準確測量較低的扭矩。



磁止推懸浮軸承的絕佳靈敏度和全新改善設計的先進托杯馬達 相結合。更高的扭矩精度可提高每次測量的準確度，尤其是在低扭矩的情況下。



















动态测量

有信心提供準確報告 G’ 和 G”

储存和损耗模量、G’ 和 G” 是所有流变仪可以测量的两大具备意义的数据。

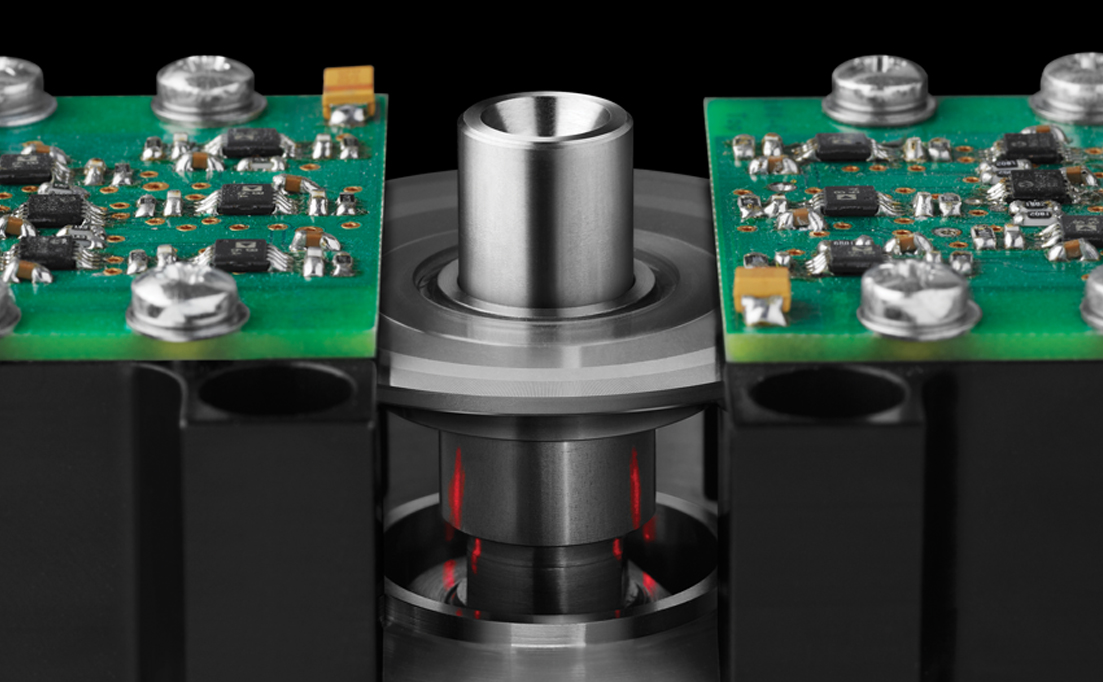

与传统的单读头编码器相比，Discovery 混合型流变仪删除采用双读头光学编码器可将相位角精度提高 70％。由此，G’、G” 和 tan δ 的测量都将更加准确。这一优势在具备挑战性的实验条件下表现更为突出，例如面对低应力、小应变条件或微弱阻尼或弹性的困难样品。双读头光学编码器还将位移分辨率提高了 5 倍，可以在较低的应变下实施更精确的测量。





高级拖杯马达进行了进一步优化，动态测量更加准确。与直流马达相比，新款马达重量更轻并且半径更小，系统惯量能够降低多达 80％，删除/广泛程度地减少了对振荡数据的校正，在高测量频率下更具优势。优化后的马达可支持更加广泛的精确测量频率、材料类型和实验设计

应变和应力控制

根据需要灵活测量：先进的应变和应力控制

无论控制应变控制实验还是控制应力控制实验，Discovery 混合型流变仪都能应对自如。先进的高速电子器件和响应迅速的高级拖杯马达马达任何控制实现快速和准确的瞬态响应。直接应变振荡具有点对点的实时应变控制和测量能力。

迅速响应的应变控制可确保快速采集数据，从而快速表征材料正在发生的热变化、化学变化或结构变化。高度准确的形变控制（应力或应变）还可以确保优异数据质量，在评估高大振幅下呈现非线性响应的材料时尤为明显。























可靠性



Discovery 混合型流变仪具有高灵敏度，可以测量 柔软的材料，同时其强劲的结构也足以应对 坚硬的材料和要求 严苛的用户。

坚固的铸铝框架和耐用的线性滑轨提供比其他设计高出超过 60% 的轴向和扭转刚度，支持 0.02 µm 的间隙位置分辨率。

两个高刚度径向轴承使系统在承受样品或操作员施加的侧向载荷时保持稳定状态，而双读头光学编码器进一步消除了对高强度样品进行长时间测试造成的位移测量漂移。

即使在极端条件下运行，高级拖杯马达也能提供稳定的控制和测量。主动和被动热系统管理热量并控制系统温度，确保在所有测试条件下都可以实现精确测量。

凭借上述众多创新技术，即使在 极端的实验条件下也能提供 准确、 灵敏的测量结果。

先进技术

真实位置传感器

DHR 配有获得专有的真实位置传感器 (TPS)，可实现真正的间隙准确度。TPS 线性位置传感器具有高分辨率，可以实时测量和补偿热膨胀造成的影响。（与同类竞争设备不同，TPS 能够消除因热膨胀造成的误差，无需使用特殊的大惯量铁芯夹具和环境系统。）（这种隐射对比可以吗?）TPS 适用于所有 Smart Swap™ 夹具和 Smart Swap™ 环境系统。
（美国专有号 #10,161,843）



法向力再平衡传感器 (FRT)

力再平衡感測器是用於法向力測量的主要技術。這種主動式非順應性裝置可以準確測量法向力和軸向力，完全不會發生偏轉。同類的電容式或應變計感測器競爭產品需要裝置的實體運動來感應力，因而導致測量誤差。FRT 透過驅動線性馬達在任何時間和任何情況下均保持零偏轉，藉以提供 準確的法向力測量。FRT 也能夠搭配磁止推懸浮軸承以啟用軸向 DMA 功能。

样品处理



全新 Discovery 混合型流变仪将成为实验室中的隐形助手，缩短从发现问题到收获真知灼见的时间。

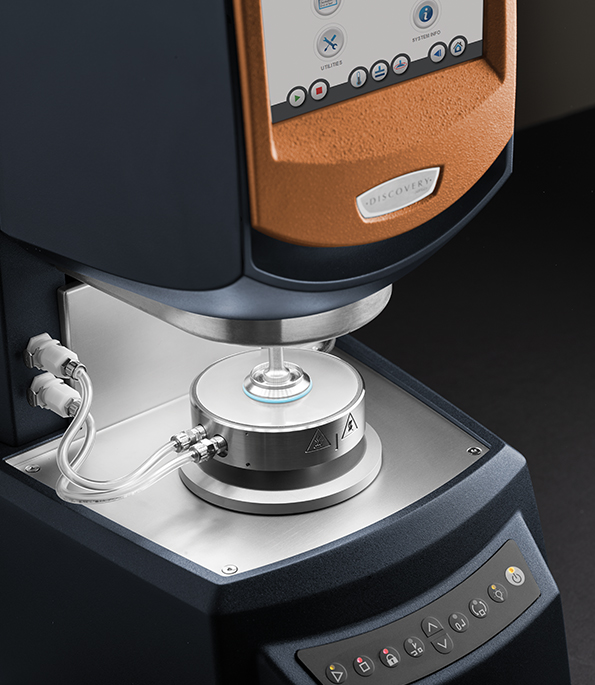

轻松自如地装载样品

Discovery 混合型流变仪由流变仪用户设计，可让每位操作员更加轻松迅速地装载样品并提高测量精度。

借助间隙定位系统，常规交互速度是其他流变仪的 3 倍，间隙分辨率保持在 0.02 µm。操作便捷的触摸板将 常用的操作放置于 便捷的地方，包括自动减小间隙、测量位置和轴承锁等人性化功能。

全新的 One-Touch-Away™ APP 式触摸屏进一步优化设备功能，主要仪器功能触手可及，显著提高易用性。

全新的集成式 360°样品台照明提高了实验室环境中的可视性，必将赢得所有用户的青睐。样品的装载和调整将因此更加轻松并且可重复性更强，从而提升数据的准确性和精度。

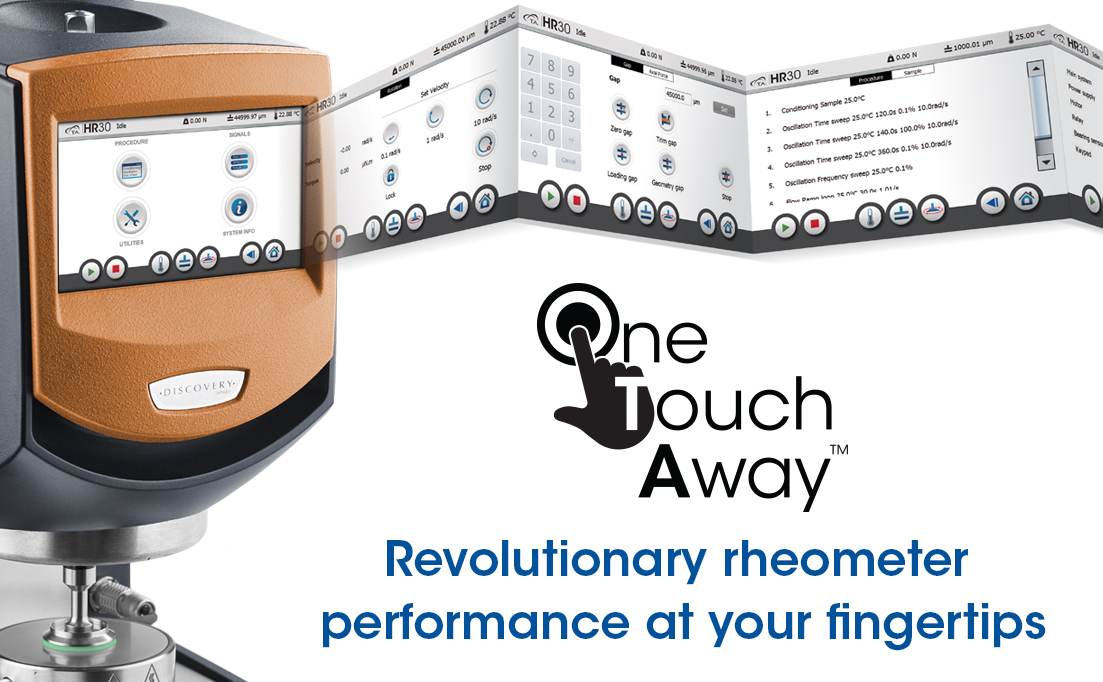

One-Touch-Away™



































革新性流变仪性能触手可及

全新的 Discovery 混合型流变仪采用全新的 One-Touch-Away™ APP 式触摸屏，主要仪器功能触手可及，显著提高了易用性。

• 设计符合人体工学，可轻松查看和操作
• 功能丰富，可简化操作并提升用户体验

APP 式触摸屏具备以下功能：

• 开始/停止实验
• 设定温度
• 设定间隙
• 控制旋转以进行样品装载
• 步骤和样品详情
• 实时信号
• 测试和仪器状态一目了然

APP 式触摸屏、功能强大的新型 TRIOS 软件以及快速稳健的校准例程无缝协作，可显著改善实验室工作流程并提高工作率。（不太明白这部分到底想表达什么）

动态热机械分析

凭借 TA 仪器四十多年来在旋转流变学和线性 DMA 测量领域积累的专业知识，Discovery 混合型流变仪的 DMA 模式为固体和软固体材料测试增加了一个新的维度。现在，DHR 不仅可以实现灵敏、准确的旋转剪切测量，还可提供准确的线性动态力学分析 (DMA) 数据。受控的轴向振荡允许直接测量拉伸、弯曲和压缩条件下的 E’、E” 和 tan δ，删除补充了包括扭转固体在内的剪切测量。全新 DMA 模式非常适合确定材料的转化温度并可在仪器的完整温度范围内实现可靠测量。



軸向流變儀功能是透過 DHR 的主動力再平衡感測器 (FRT) 和獲得專利的磁懸浮軸承技術實現的，能夠在軸向進行振幅控制振盪變形。完全不需要安裝外部元件，因此始終可以快速輕鬆地獲得大量資料！若未經過高成本的修改，採用空氣軸承和被動法向力測量的同類儀器原本就無法進行此類測量。

DMA 模式

技术参数
马达控制	力再平衡传感器
小振荡力	3 mN
删除/广泛轴向力	50 N
小振荡位移	0.01 μm
删除/广泛振荡位移	100 μm
轴向频率范围	6×10-5 rad/s to 100 rad/s  (10-5 Hz to 16 Hz)



Smart Swap™ 夹具



全新的 Smart Swap™ 二代夹具系统具有全新的光学信息存储和传输功能，提供比芯片系统更优秀的存储性能和耐用性。安装夹具后，将自动检测包括尺寸在内的完整夹具信息，然后响应度配置于软件中。























Smart Swap™ 温控系统及附件

只有 TA 仪器提供 便利丰富的Smart Swap™ 温控选件和附件。Smart Swap™ 选件可安装到仪器独有的磁性基座上，与机械系统相比，安装更加快速简便。装好后，仪器会自动检测并配置系统以便运行。















用户体验

TRIOS 软件为所有用户打造良好的用户体验

Discovery 混合型流变仪适用的 TRIOS 具有两个功能强大的用户界面，为用户提供采集相关数据所需的信息。





TRIOS Express 帮助用户轻松高效地完成 常用的测量。简单的表格和合理的默认设置可简化实验设计和执行过程。





TRIOS Unlimited 助用户全面掌控实验。丰富多样的实验控制参数和数据采集选项有助于实现任何测试构想并采集所需数据。

完整的数据记录



高级数据采集系统自动保存所有相关信号、有效校准和系统设置。每个数据点的波形可能显示为 Lissajous 图，并直观地表示应力和应变之间的关系。这些全面的信息对方法开发、程序部署和数据验证非常重要。



数据分析



完整的数据分析功能



即使在实验过程中，也可以进行全面的实时数据分析。TRIOS 中无缝集成了一套强大且全面的功能，可针对材料特性得出有价值的结论。

所有标准分析以下内容

• 起始和结束分析
• 信号删除/广泛值和 小值
• 信号变化
• 模量交叉点
• 特定 X 或 Y 点处的曲线值
• 一阶和二阶导数
• 曲线下方的区域
• 峰高
• 峰值积分和运行积分
• 数学拟合：直线、多项式或指数

高级分析功能

• 超过 10 种流量模型，包括基于 适合实验数据的自动模型选择
• 自动曲线平移和主曲线生成进行时间温度叠加 (TTS) 分析
• 活化能计算
• WLF 系数计算
• 在温度斜坡和频率扫描之间转换
• Cole-Cole、Van Gurp-Palmen 和 Lissajous 图
• 内置模型：离散和连续的弛豫或延迟谱、Oldroyd 和 Spriggs 模型
• 通过 Kelvin、Maxwell 或 Jeffreys 模型进行蠕变振铃分析
• 粘弹性转换可在振荡、应力弛豫、应力增长、蠕变、弛豫谱、延迟谱和记忆函数之间相互转换。
• 对用户定义的变量和模型进行高级自定义分析
• Cox-Merz：η*(ω)→η( )
• 流体惯量校正
• Rabinowicz 校正
• 直接蠕变 – 振荡转换
• 离散傅立叶变换 (DFT)

AutoPilot



体验新一代软件功能，利用高级功能 AutoPilot 使功能强大的 TRIOS 软件实现完全自动化，释放 Discovery 混合型流变仪的全部潜能。



AutoPilot 让用户轻松快速地创建自动化例程：从测试方法到数据分析和报告生成均涵盖在内。这些例程将帮助从单个实验室到全球多实验室实现无缝协作的标准化操作和决策。从质量控制到研发，各种类型的实验室环境将提升效率、提高数据精度并节约培训时间。

 查看适用于 Discovery HR 的 AutoPilot
